Konfigurasi Dynamic Routing OSPF 3 Router

Nama :Agus Hidayatulloh	Konfigurasi Dynamic Routing OSPF 3 Router	Tanggal : 03/09/2015
Kelas : XII TKJ 4		SK/KD :
No. Jobsheet : 007		Guru : Bang Maman

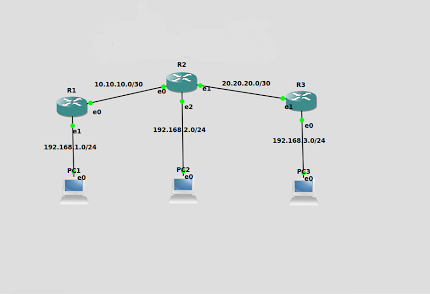

I. TOPOLOGI



 II. TUJUAN KONFIGURASI

Tujuannya untuk menambah pengetahuan tentang dynamic routing OSPF.
III. ALAT DAN BAHAN

1. GNS3
2. VirtualBox
3. Mikrotik RouterOS
4. VPCS

IV. LANGKAH-LANGKAH KONFIGURASI

1. pertama-tama reset semua konfigurasi di semua router. tujuannya agar konfigurasi sebelumnya terhapus.


2.Beri nama pada setiap router
 > system identiy set name=R1
 > system identiy set name=R2
 > system identiy set name=R3

3.  Beri IP address pada R1
> ip address add address=10.10.10.1/30 interface=ether1
> ip address add address=192.168.1.1/24 interface=ether2

 4. Beri Routing Pada R1
tambahkan interface
> routing ospf interface add interface=ether1
lalu tambahkan network
> routing ospf network add network=192.168.1.0/24 area=backbone
> routing ospf network add network=10.10.10.0/30 area=backbone
untuk melihat konfigurasi : > ip route print / > ip ospf network print



5.  Masuk Ke R2 ,Tambahkan IP address
> ip address add address=10.10.10.2/30 interface=ether1
> ip address add address=20.20.20.1/30 interface=ether2
> ip address add address=192.168.2.1/24 interface=ether3


6. Lalu tambahkan Routing di R2

> routing ospf network add network=10.10.10.0/30 area=backbone
> routing ospf network add network=20.20.20.0/30 area=backbone
> routing ospf network add network=192.168.2.0/24 area=backbone

7. Masuk Ke R3 , Lalu beri IP address

 8. Berikan routing pada R3

> routing ospf network add network=192.168.3.0/24 area=backbone
> routing ospf network add network=20.20.20.0/30 area=backbone
>ip route print

9. Tambahkan IP address pada semua PC sesuai dengan gatewaynya



10. Lalu Test Ping antar PC

Success  dan konfigurasi dynamic routing OSPF 3 router pun telah selesai




V. KESIMPULAN

ini adalah contoh konfigurasi routing ospf dengan menggunakan terminal.
